Chargeur de roches à déchargement latéral en fond de trou
Stabilité et sécurité
La conception de marche sur chenilles a une forte capacité d'escalade, un angle d'escalade ≥ 16°, une garde au sol minimale de 180 mm, un centre de gravité abaissé, réduisant le risque de renversement, et peut fonctionner de manière stable sur un sol irrégulier ; la profondeur de couverture maximale est de 500 mm, et les excellentes performances de couverture et de dégagement de gang peuvent réaliser des opérations 100 % mécanisées avec chargement.
Le chargeur de roches à déchargement latéral est entraîné par un moteur diesel et adopte un type de chenille.Il dispose d'un grand volume de godet, d'une bonne force d'insertion, d'un temps de déchargement court et d'un fonctionnement sur toute la section, ce qui améliore considérablement l'efficacité du travail.Il est équipé d'un circuit de fonctionnement intrinsèquement sûr et d'une conception antidéflagrante qui peut fonctionner en toute sécurité dans des environnements inflammables et explosifs.Il dispose d'un déchargement latéral rapide et réduit le temps de cycle.Le vérin hydraulique contrôle le retournement latéral du godet et peut décharger directement les matériaux vers l'équipement de transport sur le côté du tunnel sans ajuster la position de l'équipement ou le transfert secondaire.Le godet peut pénétrer profondément dans le fond du tas de roches et coopérer avec la fonction de déchargement latéral pour réaliser un chargement sur toute la section, ce qui convient aux constructions à section transversale complexe telles que les voies de niveau, les voies inclinées et les intersections.Dans les tunnels de plus grande section, ses avantages en termes de productivité de haute technologie sont particulièrement visibles.
Détails du produit
Paramètres
Modèle de produit |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Dimensions hors tout (L x l x H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Capacité du godet (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Largeur du godet (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Hauteur de déversement maximale (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Angle de déversement maximal (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Force de traction maximale (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Force de traction nominale (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Vitesse de déplacement maximale (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Garde au sol minimale (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Profondeur de coupe maximale (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Pente (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Largeur des patins de chenille (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Pression au sol des chenilles (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Position du centre de gravité (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Bruit (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Moteur diesel - Puissance installée (kW) |
62 |
|||||
Méthode de démarrage |
Démarrage électrique |
|||||
Type de protection |
Protection électrique |
|||||
Régime moteur |
2200 tr/min |
|||||
Pression de service de déplacement (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Pression de service du système (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Poids en ordre de marche (sans carburant) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
À propos de nous

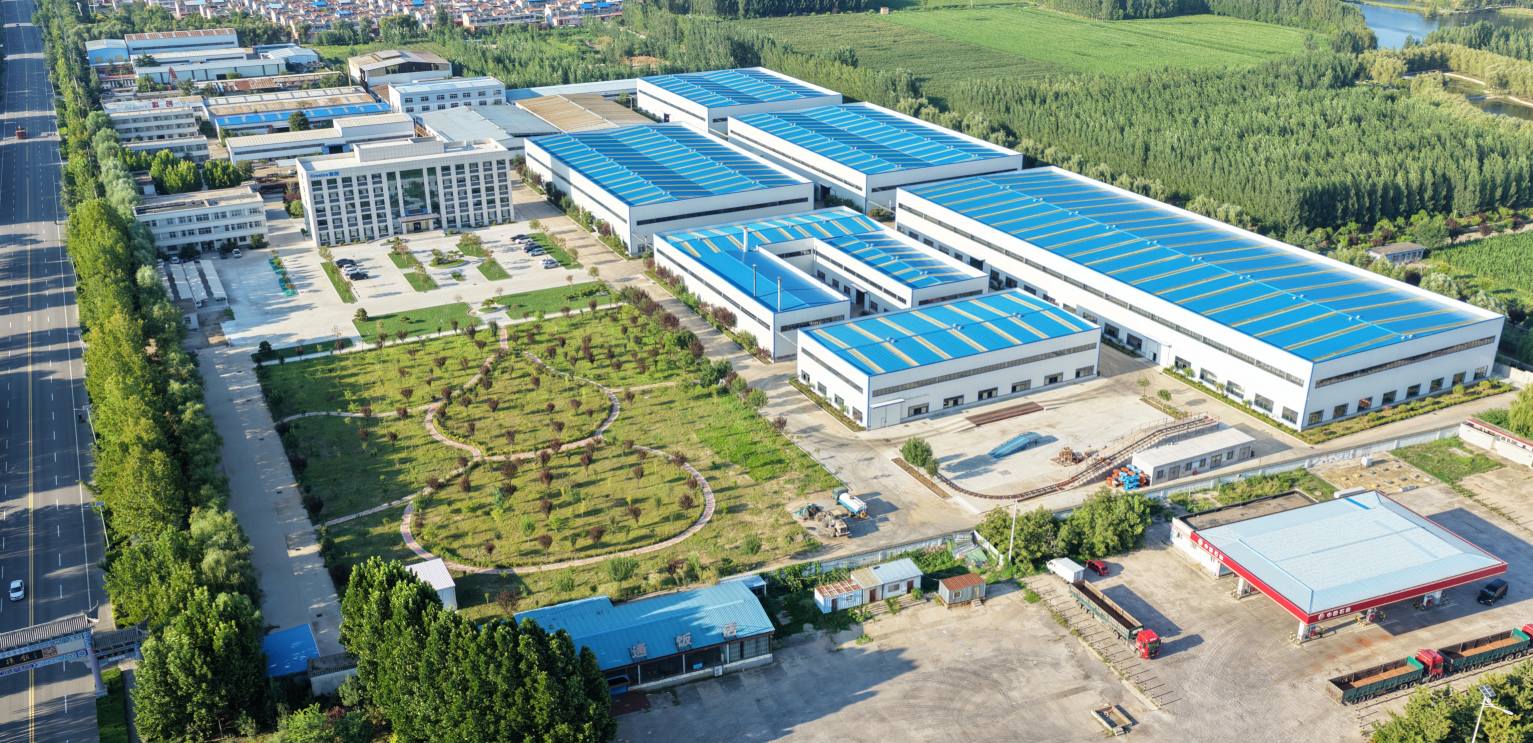

Fondée en 2004, Shandong Cresics Equipment Manufacturing Co., Ltd. est une entreprise spécialisée dans la recherche, le développement et la production d'équipements miniers. Sa gamme de produits comprend des équipements d'automatisation intelligents, des outils d'excavation, des équipements d'ancrage et d'exploration, ainsi que des systèmes de transport auxiliaires pour les mines, offrant ainsi des solutions complètes pour de nombreux secteurs miniers.
