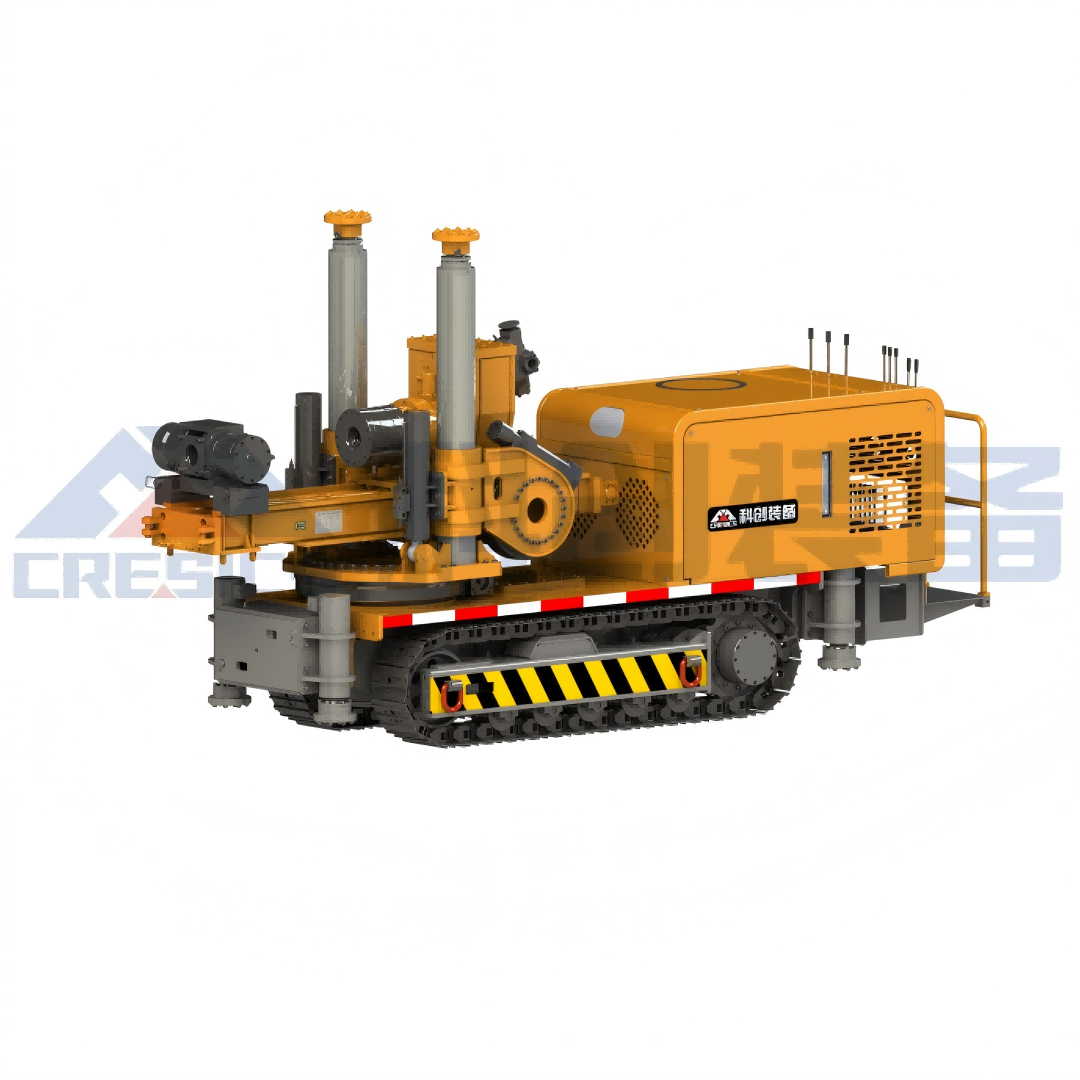

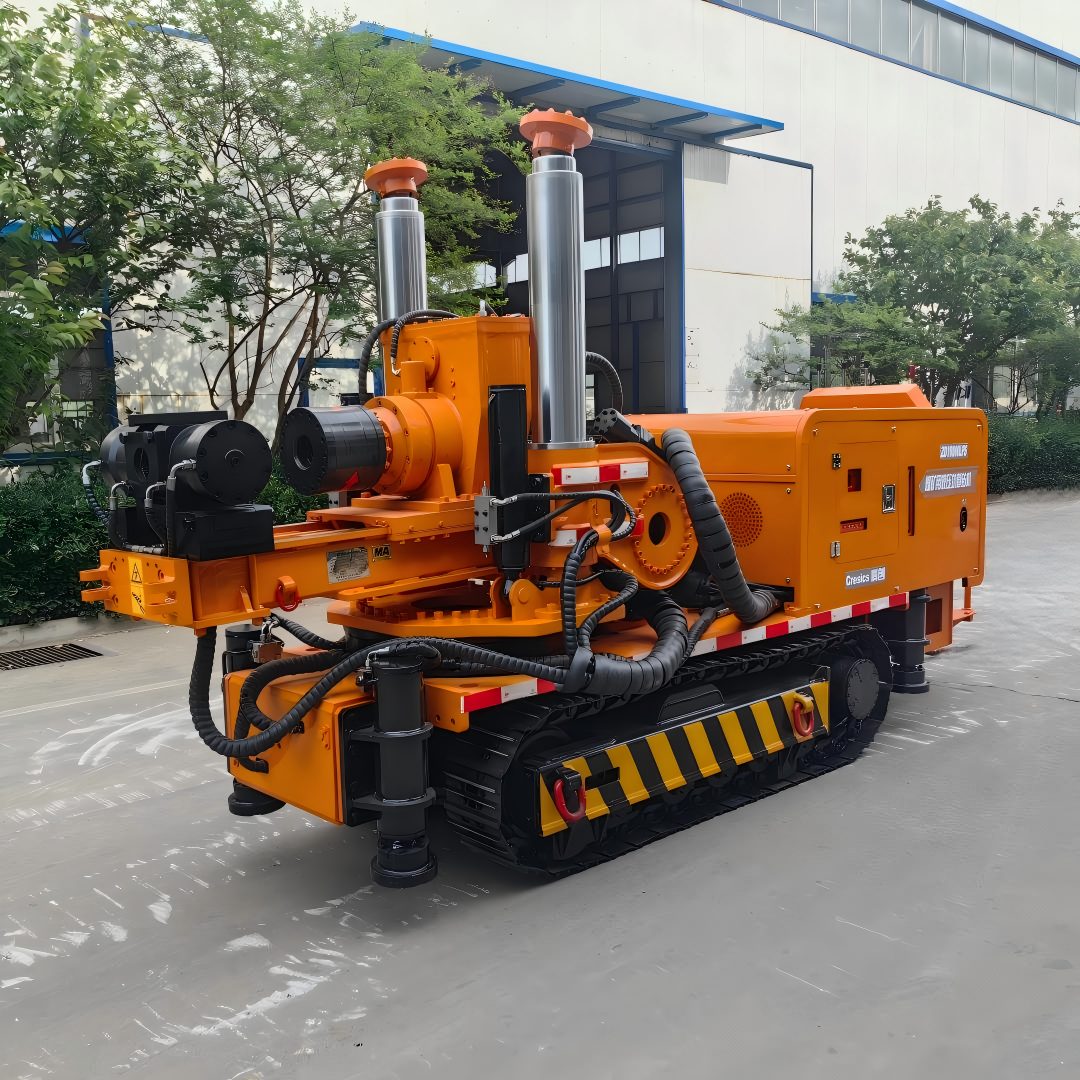

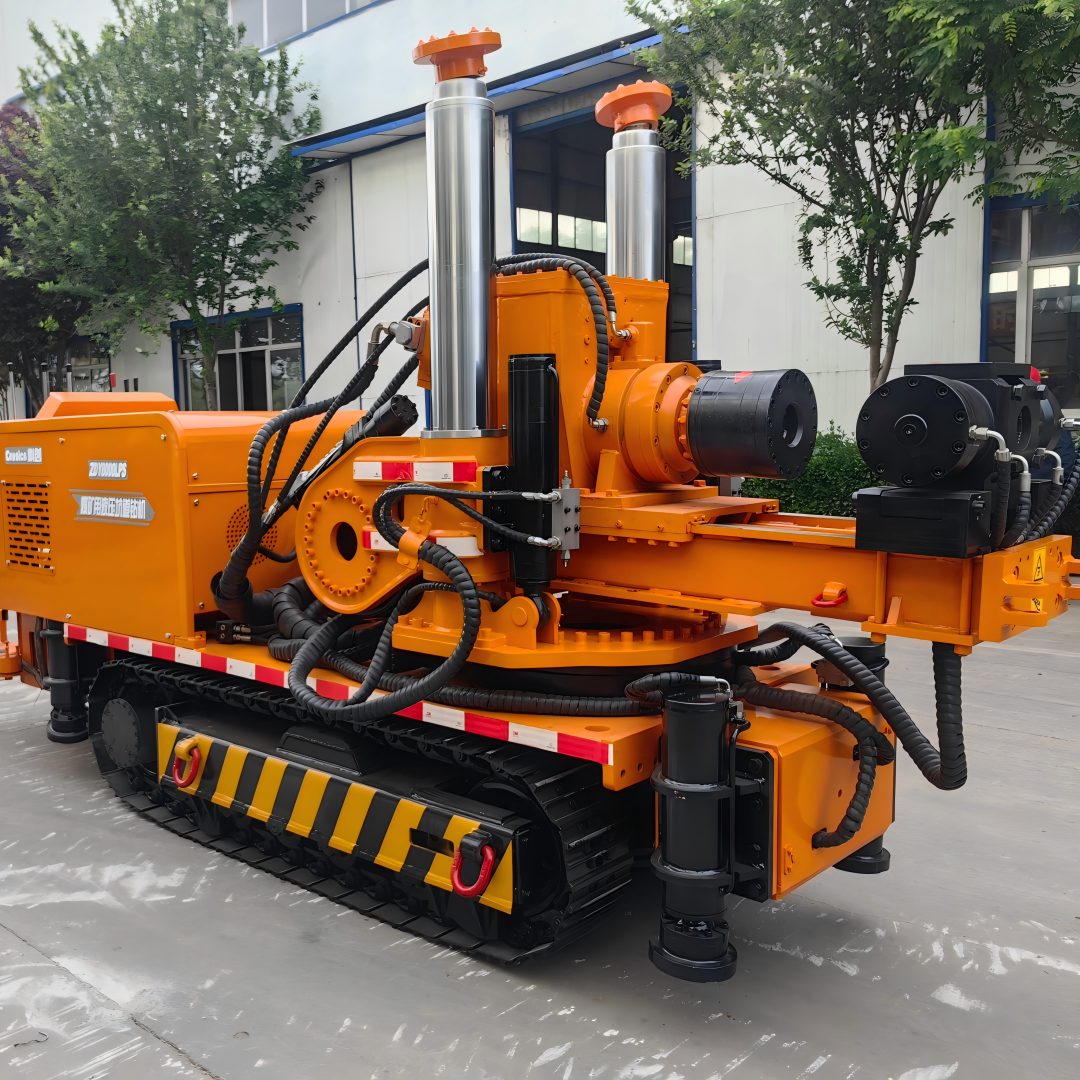

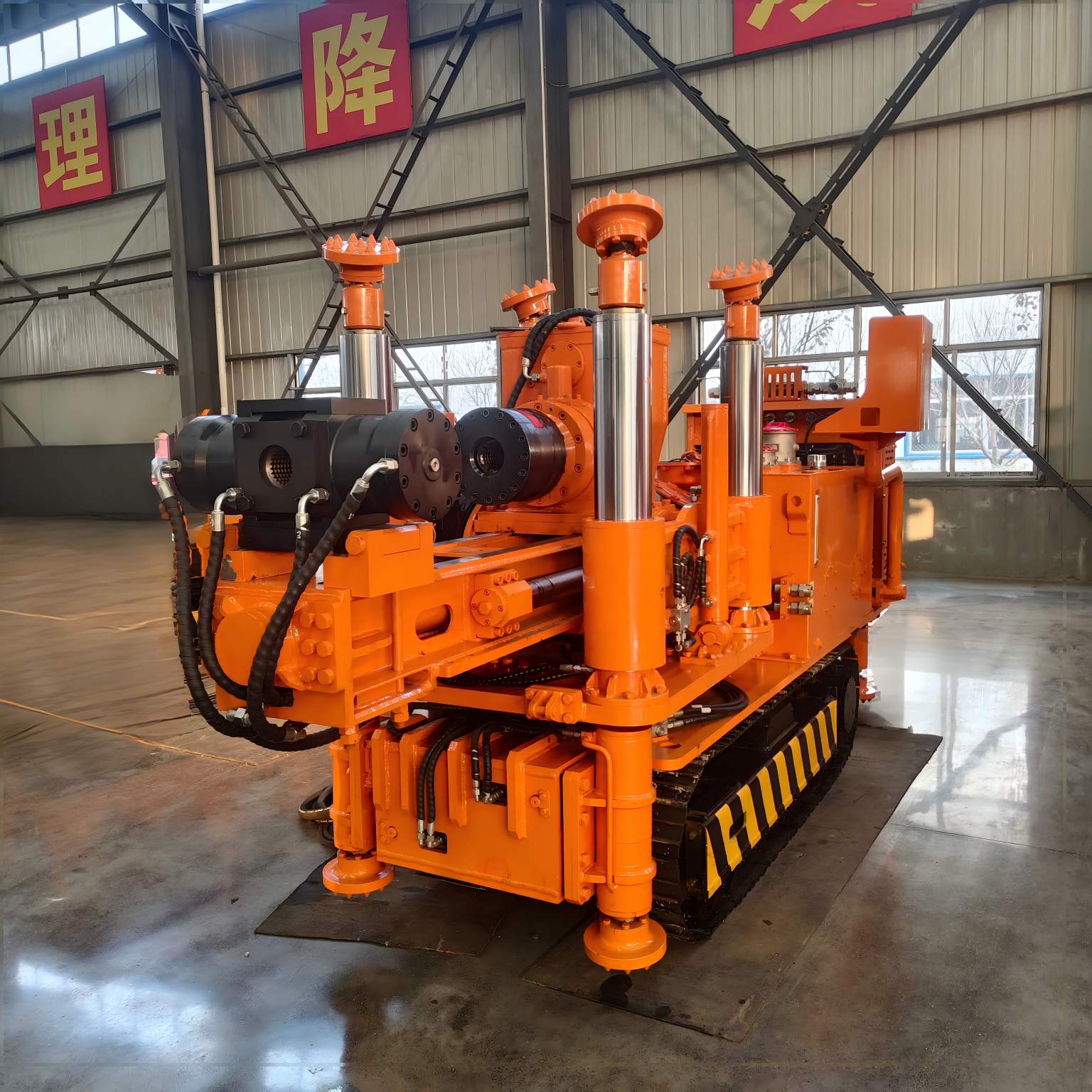

Machine de forage pour mines de charbon

Présentation de la fonction

Intègre de multiples fonctions de forage : construction de trous multicouches dans les veines de charbon, exploration de l'eau et construction de drainage, construction d'extraction de gaz, forage de roches géologiques profondes et forage de groupe à d'autres fins.

L'équipement est conçu de manière intégrée, intégrant l'unité principale, la station de pompage et les voies en une seule. Cela réduit considérablement la taille de l'équipement, le rendant compact et permettant un fonctionnement plus flexible. Il peut être utilisé pour diverses applications de forage dans des espaces étroits.

Grâce au système de transmission hydraulique, combiné au réducteur à réglage d'angle et au vérin de levage, il peut être réglé selon plusieurs angles, permettant diverses opérations de forage multidirectionnelles et multi-angles à différentes hauteurs.

La vanne directionnelle multivoies permet un réglage indépendant de l'appareil de forage. Elle permet d'effectuer rapidement les opérations de forage, d'inversion de la garniture de forage et de descente du trépan. L'utilisation est ainsi plus flexible et plus pratique.

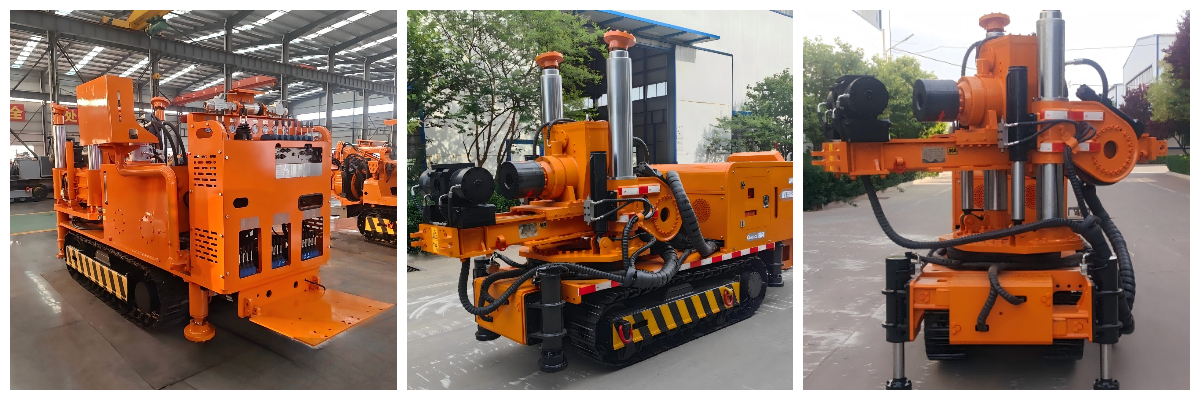

Principaux composants

Cette foreuse adopte une configuration modulaire et se divise en trois parties principales : l’unité principale, la centrale hydraulique et la console de commande, reliées entre elles par des tuyaux en caoutchouc.

⭕ Unité principale : Cette foreuse a été développée par notre société. Par rapport au modèle original, elle offre une vitesse variable, un levage et un support automatiques, une rotation universelle, une liaison hydraulique, une sécurité accrue, un transport aisé et une grande fiabilité. Elle est adaptée au forage dans diverses veines de charbon et formations rocheuses dont le coefficient de dureté est inférieur ou égal à f ≤ 10. Elle est particulièrement adaptée au forage de puits dans des galeries souterraines complexes et irrégulières, sans nécessiter de déplacement de la foreuse.

⭕ Centrale hydraulique : La foreuse hydraulique constitue la source d’énergie de l’appareil de forage. Le moteur entraîne la pompe à huile via un accouplement à goupille, qui aspire l’huile du réservoir et la refoule sous haute pression pour alimenter tous les mécanismes de l’appareil de forage par l’intermédiaire du pupitre de commande. Le réglage du débit de la pompe s’effectue à l’aide du volant situé à son extrémité, permettant ainsi un réglage continu de la vitesse de rotation et d’avance de l’unité principale.

⭕Console de commande : Le dispositif de commande de l'appareil intègre toutes les parties opérationnelles de l'ensemble de la machine dans une seule unité, équipée de commandes de commande marquées pour chaque partie fonctionnelle, permettant une utilisation facile et pratique.

Paramètres

Description du modèle

Illustration : ZDY1250LPS

Z : Appareil de forage

D : Type de tête motrice

Y : Transmission hydraulique

1250 : Couple nominal de l'arbre principal : 1250 N·m

L : Type à chenilles

P : Rotation azimutale

S : Système à double pompe

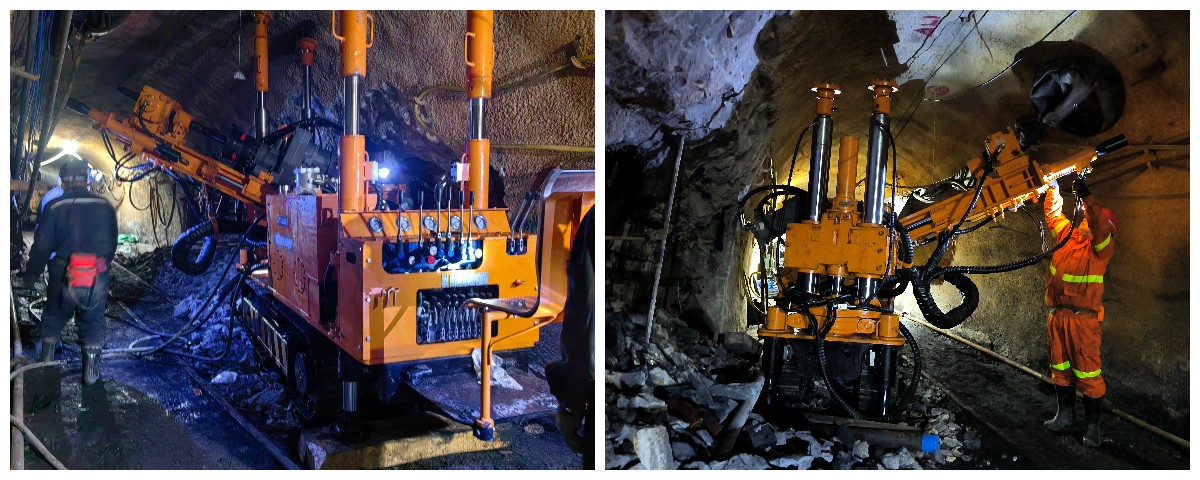

Champ d'application

Il convient à la réalisation de divers forages d'ingénierie dans les tunnels, tels que le carottage, les sondages géologiques, les forages de drainage de gaz et les forages d'injection d'eau, et peut également être utilisé pour les opérations de prospection de surface. Il est compatible avec le forage au carbure et le forage rotatif à percussion.

Liste des pièces détachées courantes

● Tige de forage : Corps de la tige de forage adapté à l'appareil de forage

● Tube intérieur de carottage : Ce tube intérieur de carottage convient au forage de carottes dans les formations rocheuses avec f≤10

●Tube extérieur de carotte : Ce tube extérieur de carotte est adapté au tube intérieur de carotte pour l'échantillonnage de carottes de roche intactes.

● Foret diamanté : Convient au forage dans les formations rocheuses dures pour les procédés de forage au carbure et de forage rotatif percussif

● Élément filtrant de retour d'huile : Composant essentiel du système hydraulique de l'engin, assurant la propreté de l'huile hydraulique

●Tuyau de boîtier : appliqué au système hydraulique des plates-formes de forage pour la protection du circuit d'huile

● Ressort de maintien : Ce ressort de maintien est un accessoire essentiel du mandrin de l'appareil, garantissant une performance de serrage stable.

● Joint d'eau : Ce joint d'eau est utilisé pour le raccordement du circuit d'eau de l'appareil de forage, assurant un approvisionnement en eau stable pendant le forage.
