Chargeur déblayeur sur chenilles pour exploitation minière

1. Système d'exploitation sans impasse

Grâce à l'intégration des opérations d'élimination, de chargement et de transport des scories, le temps de commutation des équipements est réduit. Le chargement complet de la roche assure une couverture complète de la surface de travail, éliminant ainsi le besoin de nettoyage manuel et améliorant l'efficacité opérationnelle globale.

2. Système de configuration de travail flexible

Il prend en charge l'ajout de dispositifs de concassage, de tambours de câbles, de convoyeurs à bande, etc., et le dispositif de changement rapide permet le remplacement de l'outil en 5 minutes ; la taille de l'excavation et la largeur du corps peuvent être personnalisées sur site, avec une inclinaison standard de ± 20° et des modèles personnalisés avec une forte pente de ± 30°.

Contacter maintenant E-mail Téléphone

détails du produit

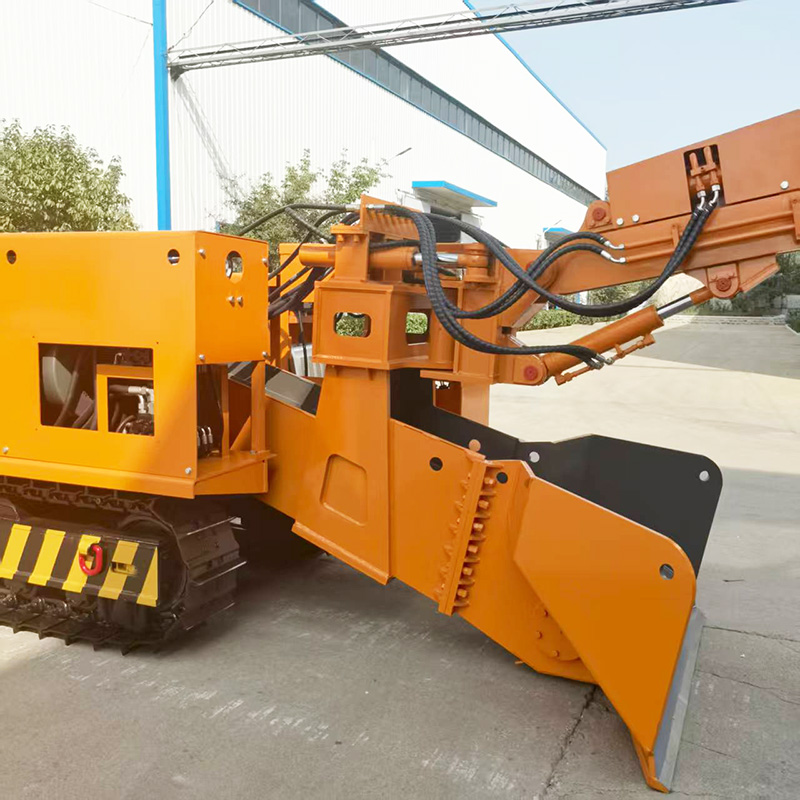

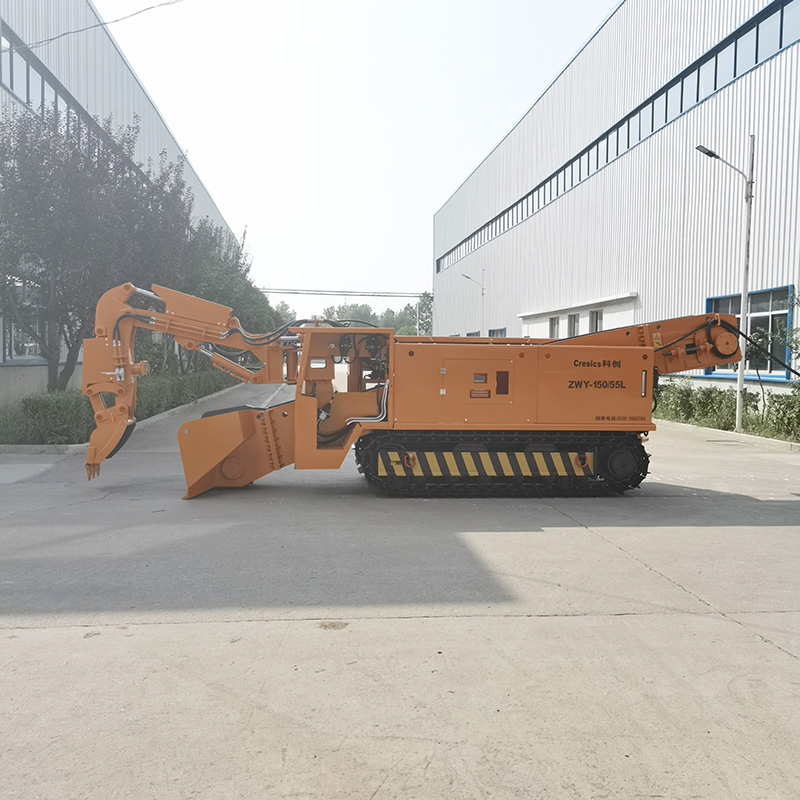

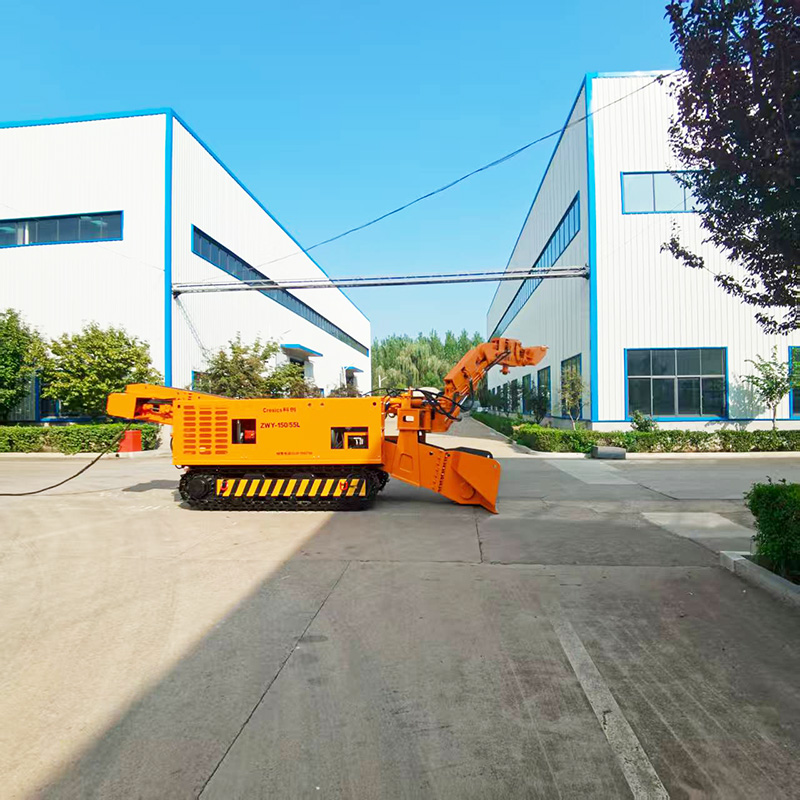

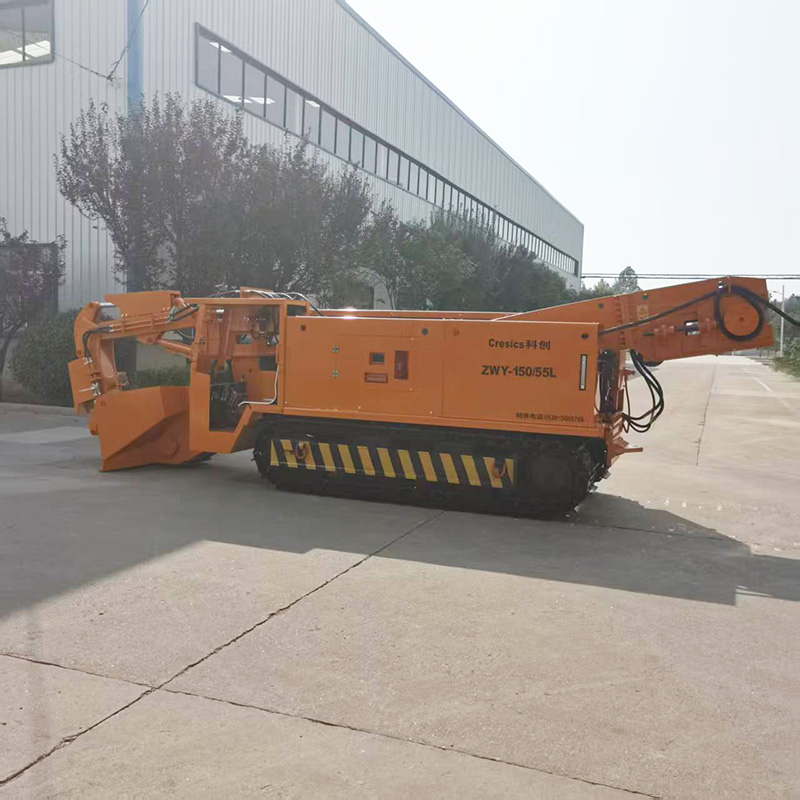

Le racleur à scories, autrement dit la chargeuse-pelleteuse, est parfaitement adapté à l'extraction des scories dans les petites sections de tunnel. Il peut être utilisé pour l'excavation et le chargement de diverses sections de puits et tunnels inclinés, verticaux et miniers, et convient également aux opérations d'extraction et de chargement dans diverses mines. Il est largement utilisé dans les projets de tunnels tels que les tunnels ferroviaires et autoroutiers, ainsi que les tunnels de dérivation d'eau. Il est composé de sept éléments, dont un système de commande hydraulique et électronique. Lors de l'excavation par dynamitage, le racleur à scories recule pour se garer, tandis que le chariot de forage avance pour forer les trous. Ce dernier recule ensuite pour se protéger. Après le dynamitage, les scories sont dispersées. Le racleur à scories se déplace vers l'avant pour évacuer les scories, puis le second convoyeur à bande, le convoyeur à raclettes ou le chariot de mine peut être connecté.

Détails du produit

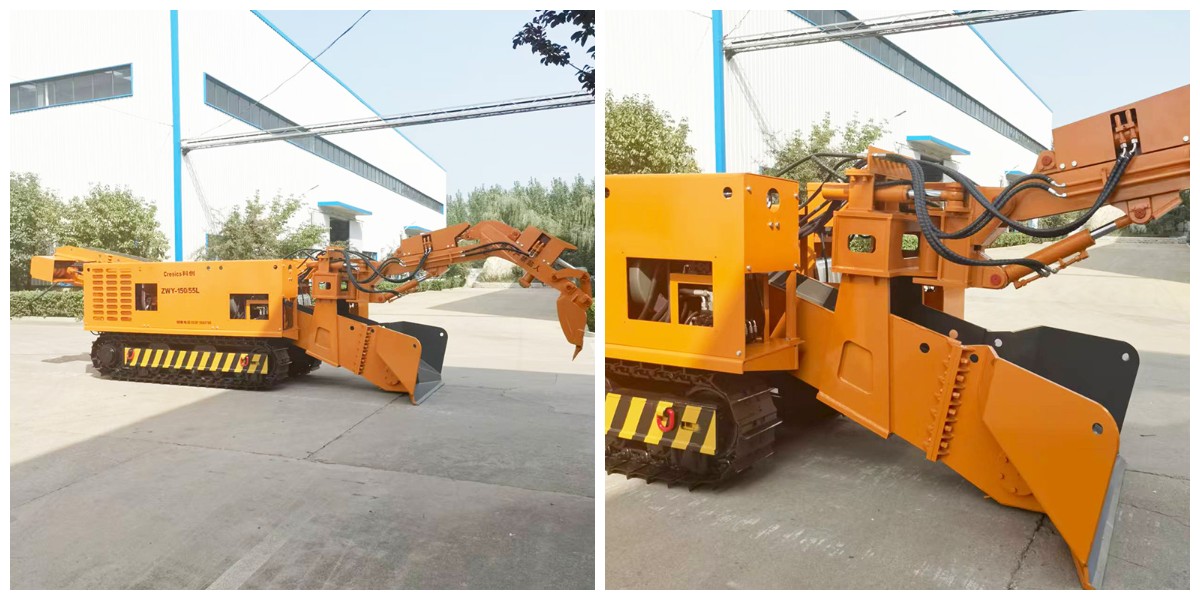

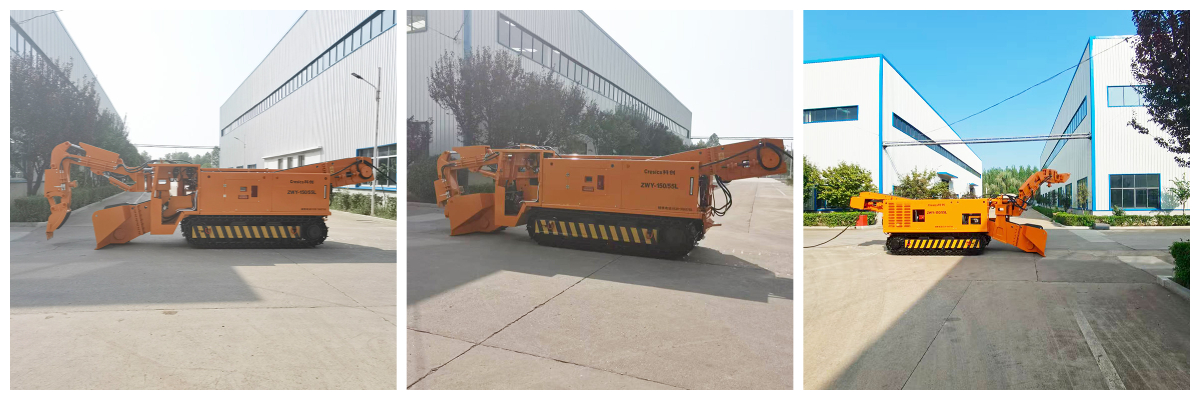

Chargeur déblayeur sur chenilles pour exploitation minière.jpg

Paramètres

Article		ZWY-80/30L	ZWY-80/37L	ZWY-80/45L	ZWY-100/45L	ZWY-120/65L	ZWY-150/55L	ZWY-180/75L	ZWY-220/75L
		Principaux paramètres techniques
Section applicable (largeur × hauteur) m		3,2 × 2,2	3,5 × 2,5	4×2,5	4,8 × 3,2	5,4 × 4,0	5,8 × 4,5	6,2 × 5	7,5 × 5,5
Largeur d'axe applicable*		(-16° ~ +16°)		(-20° ~ +20°)		(-32° ~ +32°)
Capacité de chargement m³/h		80			100	120	150	180	220
Mode de contrôle		Commande pilote hydraulique
Puissance du moteur principal (kW)		30	37	45		55		75
Largeur de creusement mm		3200	3500	4000	4600	5400	5800	6200	7000
Distance de creusement mm		1500		1600	1800	2150	2500		3300
Hauteur de creusement mm		1800		2200	3000	3500	3800	4000	4300
Profondeur de creusement mm		400		500		800	990		1050
Hauteur de déchargement (réglable) mm		1200				1450			2000
Distance de déchargement (réglable) mm		1150
Angle de rotation max.*		±36°		±45°					±55°
Taille maximale du matériau de transport (mm)		< φ500			< φ580	< φ625			< φ780
Structure de flèche		Flèche simple				Flèche simple (ou double flèche)			Double flèche
Vitesse de levage m/min			44
Écartement des voies (réglable) mm		890	890	900	1110	1190		1400
Vitesse de déplacement m/s		0.5
Garde au sol mm		300
Rayon de braquage minimal m		≥ 5				≥ 7		≥ 8
Pression au sol MPa		≤ 0,1
Pression de service nominale MPa		23
Max. Taille du seau	Longueur mm	3350							4200
	Largeur mm	850		900	1000	1100			1200
	Hauteur mm	1200			1400	1500			1650
Poids max. du godet en kg		2300				3000			3500
Dimensions hors tout max. (en fonctionnement)	Longueur mm	6000	6500			6800	7000	7500	8800
	Largeur mm	1750		1800	2200	2350			2640
	Hauteur mm	1750	1750	1800	2900	3250	3600	3800	4200
Poids de la machine (kg)		7600	8000	8200	11200	13800	15200	17800	20000

À propos de nous

Shandong Cresics Equipment Manufacturing Co., Ltd. a été créée en 2004. Après plus de 20 ans de développement professionnel dans le domaine des équipements miniers, elle est devenue une entreprise nationale de haute technologie intégrant l'innovation technologique, la fabrication intelligente, l'expansion du marché et les services techniques. L'entreprise se concentre sur la recherche et le développement d'équipements de contrôle d'automatisation minière, d'équipements d'opération de creusement et d'ancrage conjoints et de solutions de transport intelligentes. Le personnel professionnel et technique représente plus de 40 %. Elle a établi une plate-forme de coopération industrie-université-recherche avec des institutions de recherche scientifique telles que l'Université chinoise des mines et de la technologie et un certain nombre de groupes miniers.

En 2025, elle avait obtenu 72 brevets technologiques, 12 droits d'auteur logiciels et 13 marques déposées. Elle a été distinguée notamment par les distinctions des entreprises nationales de haute technologie et des entreprises Gazelle de la province du Shandong, et a obtenu la certification ISO 3D, la certification AAA et la certification produit 3C.
