Chargeuse-pelleteuse à chenilles

1. Fonctionnement intégré

Assurer un amarrage fluide des processus d'enlèvement, de chargement et de transport des scories, sans nécessiter de multiples équipements. Des dispositifs de purification, la réception des câbles, le transport par pipeline, etc. peuvent être installés. Les équipements d'enlèvement et de chargement permettent une personnalisation.

2. Préféré pour les opérations sur terrain complexe

Le modèle à chenilles présente une pression de contact au sol plus faible et peut facilement faire face à des conditions routières complexes telles que la boue et le sable meuble. Adoptant une structure modulaire, les composants de base tels que les bandes transporteuses et les bras hydrauliques peuvent être rapidement remplacés, réduisant considérablement le temps de maintenance. De plus, la méthode d'entraînement électrique réduit l'utilisation d'huile moteur diesel, de filtres et d'autres consommables, diminuant ainsi considérablement les coûts de maintenance.

Contacter maintenant E-mail Téléphone

détails du produit

Les applications du racleur à scories sont très variées. Dans les opérations minières, qu'il s'agisse d'extraction et de chargement de minerais métalliques ou non métalliques, ou d'excavation et de chargement de diverses sections transversales telles que des puits inclinés, des puits verticaux et des tunnels, il est parfaitement adapté. Dans les projets d'ingénierie tels que l'excavation de tunnels et de galeries de dérivation, les racleurs à scories sont également très performants. Équipés d'un châssis à chenilles entièrement hydraulique et d'un système de pelle rétrocaveuse, ils peuvent saisir avec précision les roches ou les minerais et, grâce au convoyeur à raclette central, transporter rapidement les matériaux vers des équipements arrière, tels que des camions miniers ou des convoyeurs à bande, afin d'assurer une évacuation continue des scories.

Le puissant système d'entraînement hydraulique des chenilles lui confère une excellente aptitude à la montée et une stabilité optimale, même sur des terrains complexes et accidentés, ou dans des tunnels humides et gorgés d'eau. Lors des opérations de dynamitage et d'excavation, le racleur de scories doit d'abord être éloigné de 20 mètres et mis de côté pour laisser la place à la foreuse. Après le dynamitage, les scories et les roches dispersées sont rapidement ramassées et reliées aux convoyeurs à bande, aux convoyeurs à raclettes et aux autres équipements, garantissant ainsi un fonctionnement efficace et ordonné.

Détails du produit

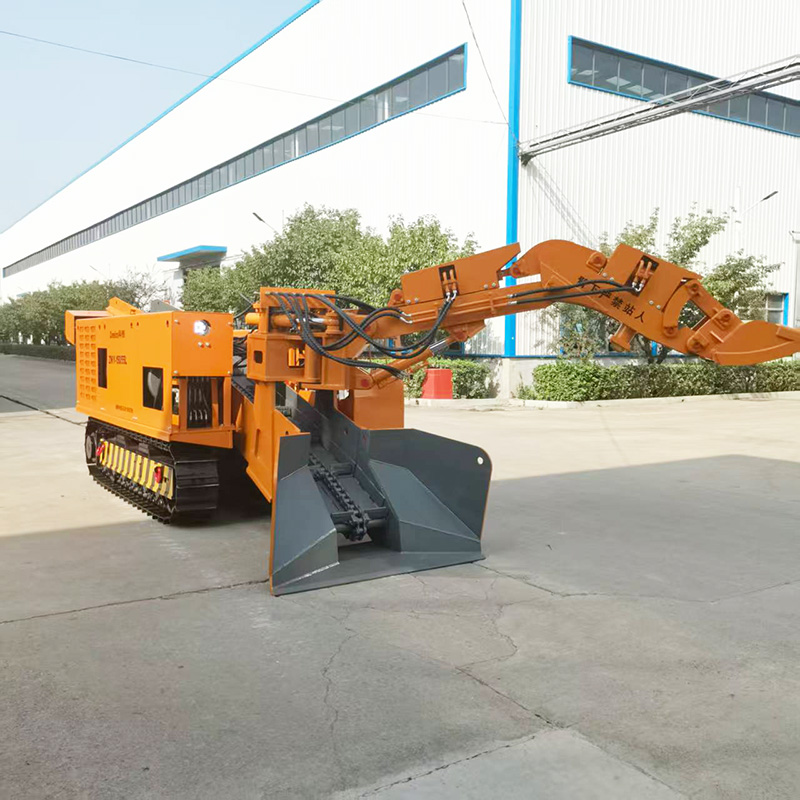

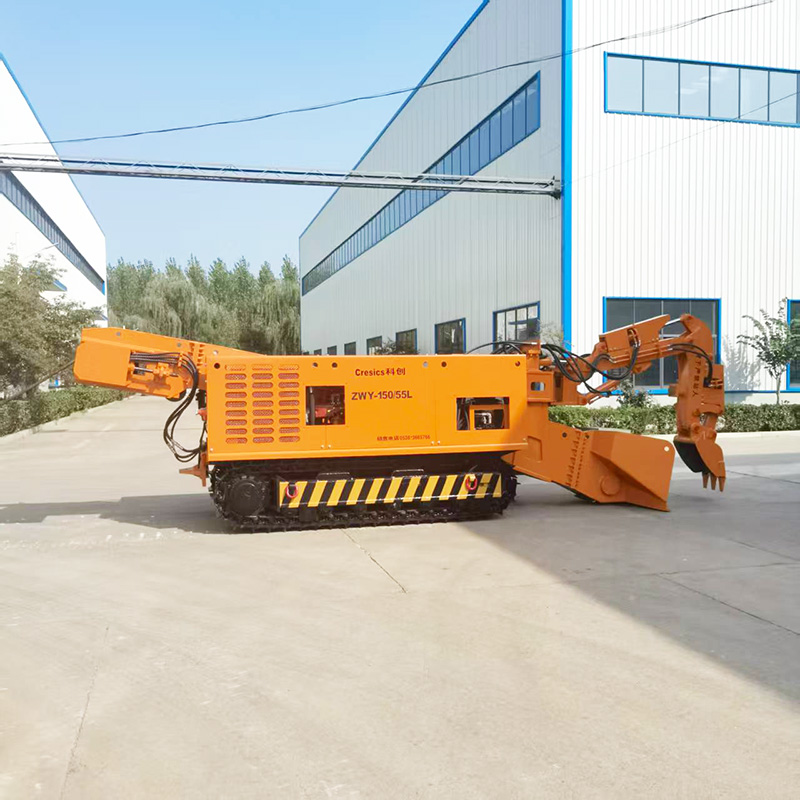

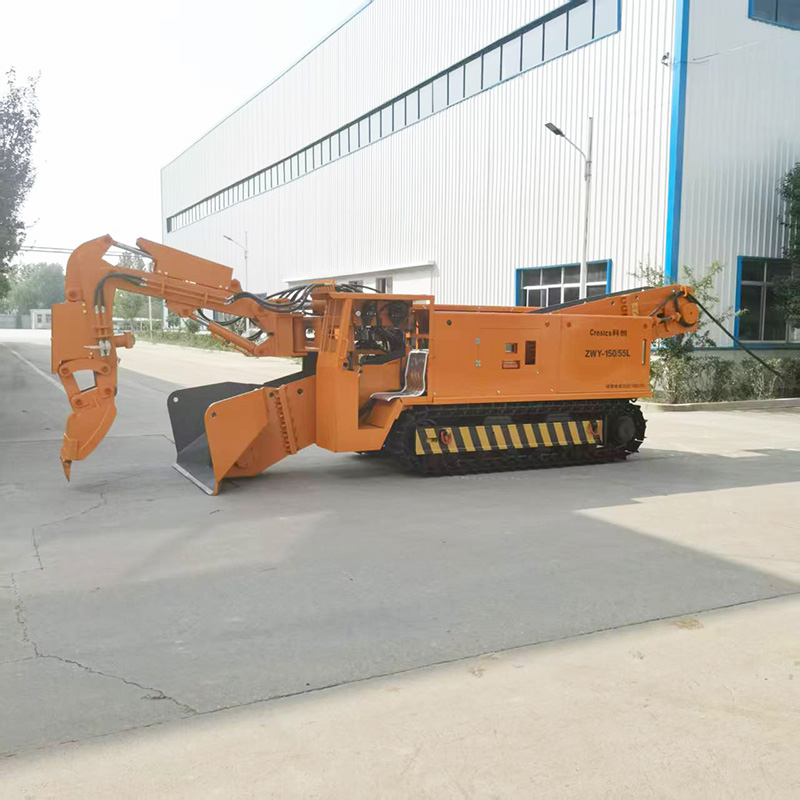

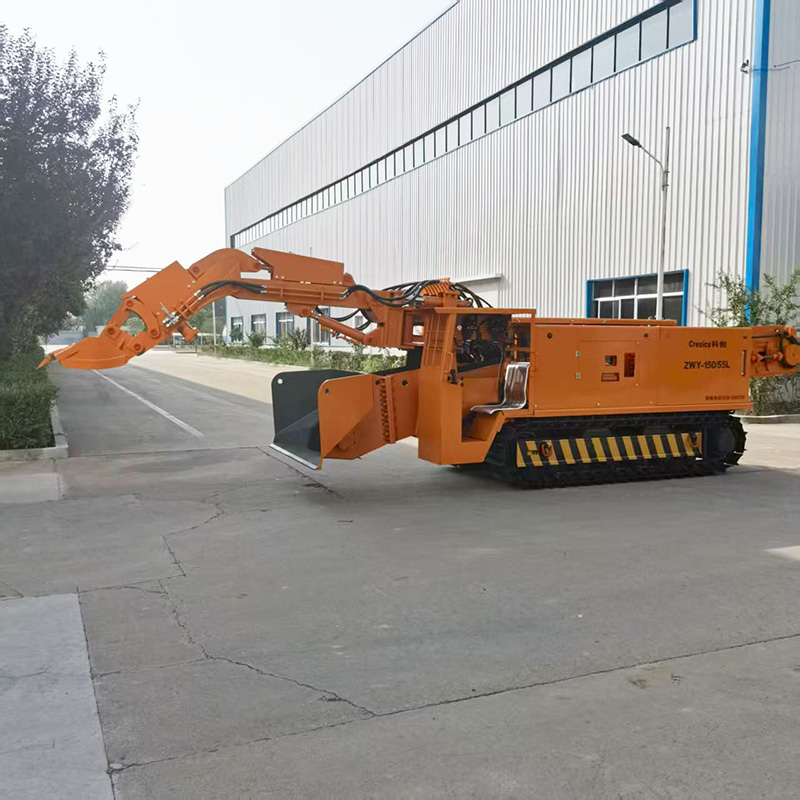

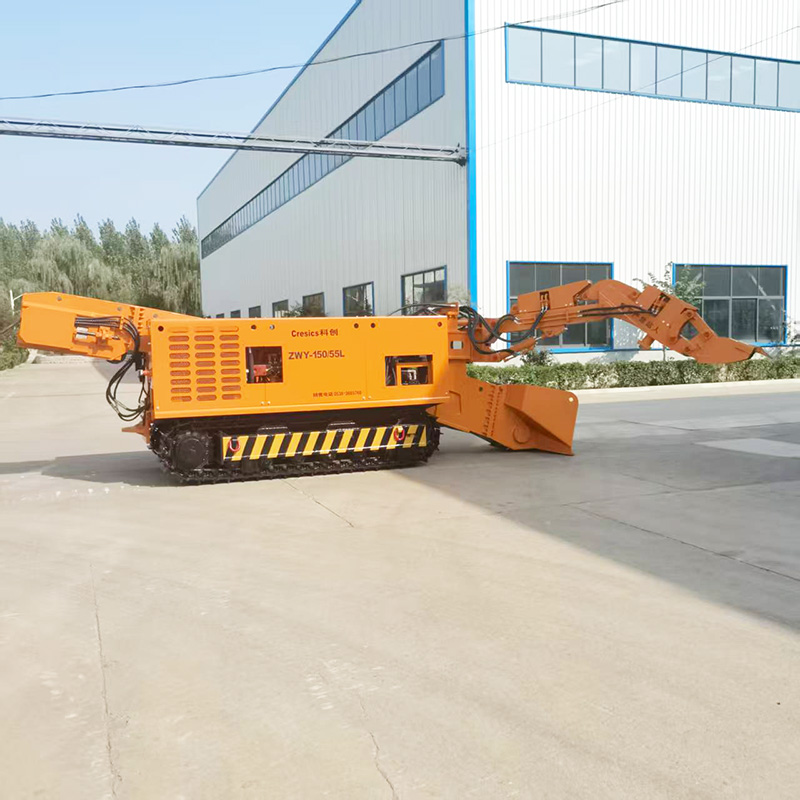

Chargeuse-pelleteuse à chenilles.jpg

Paramètres

Article		ZWY-80/30L	ZWY-80/37L	ZWY-80/45L	ZWY-100/45L	ZWY-120/65L	ZWY-150/55L	ZWY-180/75L	ZWY-220/75L
		Principaux paramètres techniques
Section applicable (largeur × hauteur) m		3,2 × 2,2	3,5 × 2,5	4×2,5	4,8 × 3,2	5,4 × 4,0	5,8 × 4,5	6,2 × 5	7,5×5,5
Largeur d'axe applicable*		(-16° ~ +16°)		(-20° ~ +20°)		(-32° ~ +32°)
Capacité de chargement m³/h		80			100	120	150	180	220
Mode de contrôle		Commande pilote hydraulique
Puissance du moteur principal (kW)		30	37	45		55		75
Largeur de creusement mm		3200	3500	4000	4600	5400	5800	6200	7000
Distance de creusement mm		1500		1600	1800	2150	2500		3300
Hauteur de creusement mm		1800		2200	3000	3500	3800	4000	4300
Profondeur de creusement mm		400		500		800	990		1050
Hauteur de déchargement (réglable) mm		1200				1450			2000
Distance de déchargement (réglable) mm		1150
Angle de rotation max.*		±36°		±45°					±55°
Taille maximale du matériau de transport (mm)		< φ500			< φ580	< φ625			< φ780
Structure de flèche		Flèche simple				Flèche simple (ou double flèche)			Double flèche
Vitesse de levage m/min			44
Écartement des voies (réglable) mm		890	890	900	1110	1190		1400
Vitesse de déplacement m/s		0.5
Garde au sol mm		300
Rayon de braquage minimal m		≥ 5				≥ 7		≥ 8
Pression au sol MPa		≤ 0,1
Pression de service nominale MPa		23
Max. Taille du seau	Longueur mm	3350							4200
	Largeur mm	850		900	1000	1100			1200
	Hauteur mm	1200			1400	1500			1650
Poids max. du godet en kg		2300				3000			3500
Dimensions hors tout max. (en fonctionnement)	Longueur mm	6000	6500			6800	7000	7500	8800
	Largeur mm	1750		1800	2200	2350			2640
	Hauteur mm	1750	1750	1800	2900	3250	3600	3800	4200
Poids de la machine (kg)		7600	8000	8200	11200	13800	15200	17800	20000
